Körkötél

Áttekintés

Megnevezés

MSZ EN 1492-2:2000+A1:2009 szerinti kör keresztmetszetű, mesterséges szálból készült végtelenített kötél általános célú emelési műveletekhez.

Felépítés

IRS típusjelű kőrkötél poliészter, multifilament teherviselő belső magból áll, mely végtelenítési eljárással egy hasonló anyagból készült, szövött huzatba kerül behúzásra. A körkötél fém kapcsoló elemekkel klf. emelési feladatokhoz kombinálható.

Külső megjelenés

Vonatkozó szabvány szerint, teherbírásnak megfelelő színkódú huzattal, tonna csíkozással. Így távolról is megállapítható a kötél megengedett terhelhetősége. Kék színű adattáblával, mely kék szín a felhasznált alapanyagra (poliészter) utal.

Műszaki adatok

Az IRS típusú poliészterszálas körkötél két műszaki adattal definiálható: 1. megengedett teherbírás WLL (kg) és a hossz. (Figyelem! A végtelenített köteleknél az egyértelműség okán mindig a működő hosszat (L) és a kerületet (2xL) is megadjuk. Pl. IRS 30 2/4m.)

Felhasznált alapanyag

A teherviselő szál poliészter granulátum megolvasztásával és nagynyomású fúvókákon áteresztve, sodrással készül. Jellemzően 192 elemi szál képez egy ilyen sodratot. Ezekből a sodratokból kerül a teherbírásnak megfelelő számú kör a kötél huzatába. A huzat 100 %-ban poliészterből szőtt heveder anyag. A felhasznált poliészter fény és hő stabilizáló adalékot kap, ezáltal ultraibolya sugárzás hatására stabil marad. Az alapanyag az alábbi fizikai tulajdonságokkal bír:

  • szakítószilárdság: 650-800 N/mm²
  • szakadási nyúlás: kb. 12%
  • nedvesség felvétel: 0,4 %
  • olvadáspont: 260 °C
  • üzemi hőmérséklet tartomány: -40-től 100 °C-ig
  • savakkal szemben jól ellenálló
  • lúgokkal szemben mérsékelten ellenálló
  • szerves oldószereknek jól ellenáll
  • oxidáló anyagoknak jól ellenáll

A poliészter rendkívül magas elektromos ellenállása miatt, szigetelési feladatot is ellát a daruhorog és az emelt tárgy között.

Jellemző tulajdonságok

  • nem sértik az emelendő árut
  • könnyen kezelhetők
  • kicsi az önsúlyuk
  • nem sértik a kezelő kezét
  • savas vagy lúgos közegben is használhatók
  • a belőlük készült függesztékek ágai külön-külön is cserélhetők
  • a függeszték ágai a nagyobb nyúlás miatt egyenletesebben terhelődnek
  • nem korrodálnak

Műszaki adatok, táblázatok, opciók

Megengedett terhelés: MSZ EN 1492-2:2000+A1:2009 szerint a biztonsági tényező 7. Tehát a körkötél adattábláján szereplő teherbírás (WLL) a szakítóerő egy hetede.
A ténylegesen megemelhető súly értéke az adattáblán szereplő teherbírás (WLL) és a megfogási tényező szorzatából adódik.

Megfogási tényező: Az optimális megfogási módot egyrészt a rendelkezésre álló teherfelvevő eszközök ( daru horog, emelő gerenda, stb.), másrészt a teher tulajdonságai (súlypont helyzet, súly, méretek) határozzák meg. A megfogási mód kihatással van a megengedett, biztonságos terhelhetőségre és ezt az un. megfogási tényező fejezi ki.

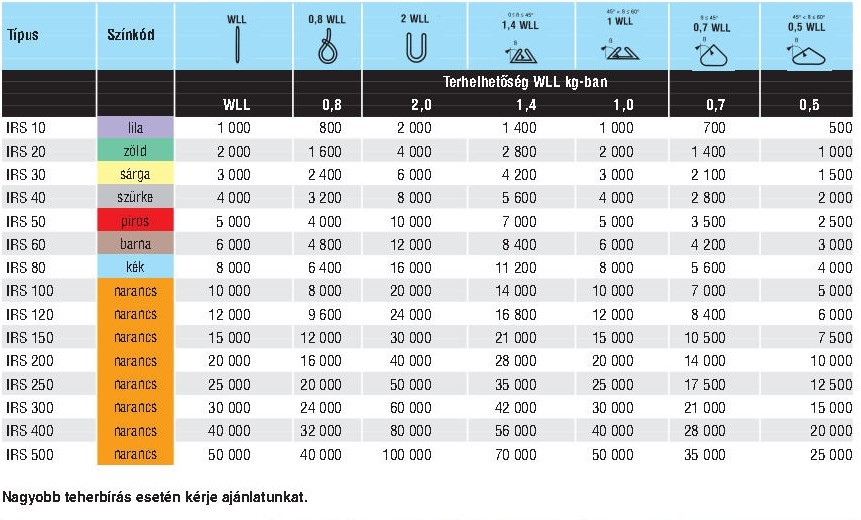

Az alábbi táblázatban a leggyakoribb helyzeteknek megfelelő estekhez lett a megfogási tényező megadva.

Felhasználási példák
