Kézi láncos emelő

Leírás

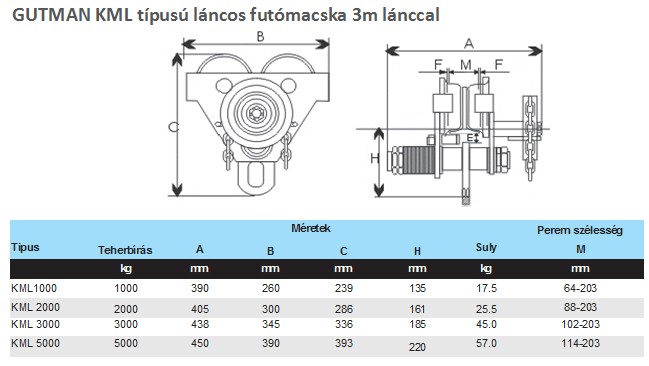

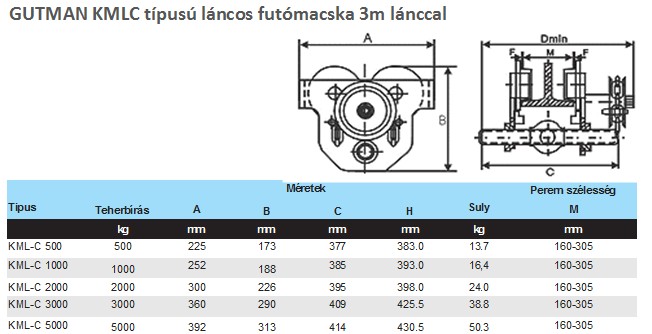

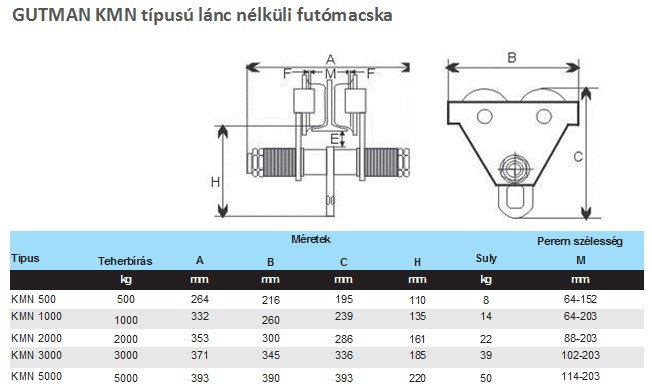

Hordozható emelőeszköz, mely egyszerűen egy kézi lánc segítségével működtethető. Ott használható előnyösen, ahol terhek emelésére vagy süllyesztésére van szükség és energiacsatlakozásra nincs lehetőség. Az emelő bármilyen futómacskához csatlakoztatható és így is használható.

Szerkezet, működés
A láncos emelő szimmetrikusan elhelyezett kétlépcsős hajtóművel van felszerelve.
Amikor a kézi láncot meghúzzuk, a kézi kerék az óramutató járásával megegyező irányba forog és a kuplungot és az átvivő tárcsákat a féktárcsára nyomja, így ezeket az alkatrészeket forgásra kényszerítik. A meghajtótengely a redukáló kerekekre hat és a meghajtótengelyt a reteszes kuplunggal forgásba hozza, így a lánckerék és a teherlánc fokozatosan és biztonságosan megemeli a terhet. A felhasznált fék egy fogazott tárcsából és önműködően ható kuplungtárcsákból áll. Teher alatt magától befékez, és a két záró kilincs a rugóerő által benyomódik a fogazott kerék fogaiba, így biztosítva, hogy a fék biztonságosan dolgozzon.

A láncos emelőt úgy kell használni, hogy a teher emelése függőlegesen történjen, és a hordozóeszköz éles sarokkal ne érintkezzen.
