Áttekintés

Megnevezés

Gyűrűs csavarok, menetes forgószemek a 2006/42/EK gépek irányelv értelmében a teherfelvevő elemnek számítanak és ennek megfelelő biztonsági követelmények vonatkoznak rájuk.
A hagyományos gyűrűscsavarok, gyűrűs anyák a DIN 580:2010-09 szabvány szerint készülnek.
Emelési feladatokra szélesebb körben használhatóak a nagyszilárdságú gyűrűscsavarok, valamint menetes forgószemek ( MSZ EN 1677), amelyek a hagyományos gyűrűscsavaroknál több mint ötször nagyobb terhelhetőséggel rendelkeznek.
A fenti szabvány szerint gyártott gyűrűscsavar/ gyűrűsanya többnyire teherfelvevő eszközként szolgál olyan gépelemekkel való tartós csatlakozáshoz, mint motorok, kapcsoló szekrények, hajtóművek stb.

Külső megjelenés

A szabvány szabályozza a gyűrűs csavaron lévő feliratok tartalmát, mely szerint:

CE jelölés
Gyártó jele
Anyagminőség megjelölés

adatokat kötelezően fel kell tüntetni.

Műszaki adatok

Átmenő furat esetén az ellenoldalon az anya (0,8 x d) legyen teljesen és fixen rácsavarva. Ha a menethossz megengedi, ajánlatos alátét használata.

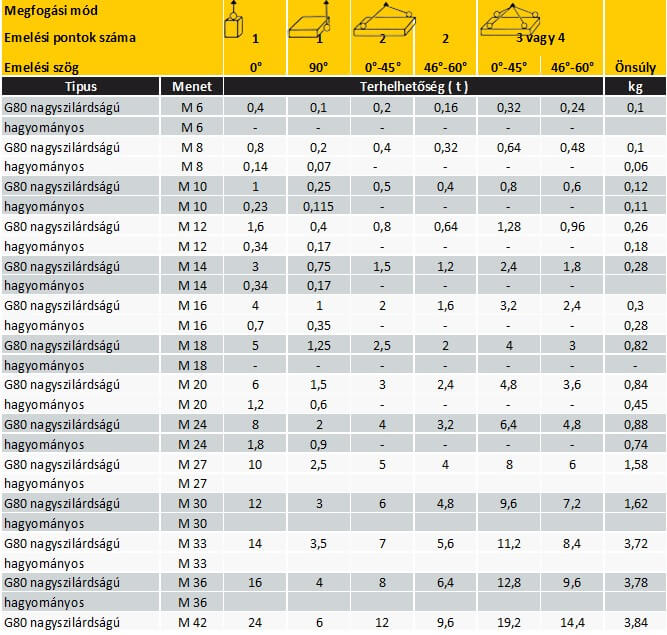

A teherbírás táblázatban megadott teherbírások max. 45 fok dőlésszögig érvényesek, az utolsó oszlopban megadott teherbírások oldalról becsavart gyűrűscsavar esetén szintén 45 fokig érvényesek.
Hagyományos gyűrűscsavaroknál a gyűrű síkjától eltérő erőhatás nem megengedett!

Műszaki adatok, táblázatok, opciók

Megengedett terhelés:
A teherbírás táblázatban megadottak szerint használjuk csak az emelőeszközt. A teljes menethossz legyen becsavarva, a gyűrű síkjától eltérő erőhatás ne legyen.
Fentiek miatt több ágú függesztékkel való emeléshez a DIN 580 sz. gyűrűscsavar korrekt módon nem használható!

PLGW típusú menetes forgószem:
Ez az emelőszem korlátozás nélkül használható több ágú függesztékekkel való emelési feladatokhoz és szerkezeti kialakítása teljesen szerszám nélküli fel- és leszerelést tesz lehetővé. A 360° -ban forgatható szemes rész könnyedén a húzó erő irányába tekerhető. A teherbírás és menet adatokon kívül, mindegyik saját egyedi azonosítóval is rendelkezik.
